О каких проблемах расскажет электрическая ось сердца

Положения электрической оси

Положение оси определяется:

1. Скоростными и качественными показателями прохождения импульса по проводящей системе миокарда.
2. Способностью мышечного слоя к сокращению.
3. Изменениями в организме, влияющими как на работу сердца в целом, так и его проводящей системы в частности.

У здорового человека, электрическая ось может занимать несколько положений.

Итак, нормальным считается положение оси, находящееся в пределах от 0 до 90, при этом, она может быть направлена как вниз, так и в левую сторону. Направление электрической оси напрямую зависит от индивидуальных особенностей в анатомическом строении человека и бывает:

1. Вертикальным. Характерно для худощавых людей высокого роста с небольшой грудной клеткой.
2. Горизонтальным. Характерно для людей небольшого роста, с избыточным весом и широкой грудной клеткой. Положение оси, в таком случае, колеблется между 15 и -30

Отклонения оси

Как правило, анатомическое строение человека представляет собой смешанный тип, именно поэтому, электрическая ось может отклоняться от вертикали или горизонтали и иметь промежуточное положение. Смещение ЭОС – не диагноз, а следствие индивидуальных особенностей в строении или протекающих в организме болезней. Таким образом, ось сердца может быть отклонена:

Влево

Расположение электрической оси сердца от -30 дос-90 считается аномальным и может свидетельствовать об увеличении левого желудочка в размерах (гипертрофию). ГЛЖ так же не является диагнозом, но указывает на такие заболевания, как:

• Гипертензия – сопротивление сосудов кровотоку.
• Инфаркт левого желудочка.
• Врожденные или приобретенные пороки сердца.
• Кардиомиопатия – нарушение способности к сокращению мышцы.
• Миокардит.
• Переизбыток и отложение кальция в сердечной мышце.

Кроме вышеперечисленного, причиной отклонения оси в левую сторону может стать нарушение в функционировании клапана ЛЖ, его недостаточность, блокада сердечной мышцы или нарушение проводимости в ЛЖ. Таким заболеваниям подвержены люди, перенесшие ревматическую лихорадку, кроме того, в группу риска входят спортсмены.

Вправо

Расположение электрической оси сердца от +90 до +180 считается патологией и может указывать на увеличение правого желудочка. Так как именно из него кровь поступает в легкие, причиной возникновения ГПЖ может стать:

• Заболевания дыхательного аппарата, вызывающие гипертрофию.
• Инфаркт правого желудочка.
• Нарушение проводимости ПЖ.
• Деформация легочной артерии.
• Гипертония.
• Непроходимость кровотока в ЛА, в результате образования тромбов.
• Пороки сердца, приводящие к застою в легких.
• Эмфизема.

Причиной отклонения оси в правую сторону может стать ишемическая болезнь, сердечная недостаточность и кардиомиопатия.

Симптомы

Отклонение горизонтально электрической оси может не сопровождаться выраженной симптоматикой и не проявлять себя долгое время. Как правило, самочувствие пациента ухудшается при наступлении осложнений гипертрофии сердечной мышцы.

Признаками отклонения ЭОС от нормы могут стать головные боли, отдышка, удушье, отечность конечностей. Проявление любого, из вышеперечисленных признаков, является основанием для обращения к кардиологу и полному обследованию организма.

Лечение

Важно понимать, что вышеперечисленные заболевания не могут быть диагностированы исключительно по факту смещения горизонтальной электрической оси. Расположение ЭОС за пределами границ от 0 до +900 является показанием к консультации кардиолога и дальнейшим обследованиям

Наиболее распространенной причиной отклонения оси сердца является гипертрофия. Симптоматика, сопровождающая заболевание, позволит поставить предварительный диагноз, подтвердить или опровергнуть который впоследствии сможет ультразвуковое исследование. В том случае, когда ранее снятые ЭКГ не зафиксировали патологии, а отклонения проявились за достаточно короткий промежуток времени, причиной смещений ЭОС может являться блокада.

ВАЖНО! Само по себе смещение не требует лечения, назначаемая терапия направлена на устранение причин возникновения патологии. Видео:

Видео:

Причины отклонения оси сердца

Электрическая ось сердца отражает направление распространения импульса по органу, поэтому она может изменяться не только при отклонении органа от его нормального положения (0 – (+90) градусов), но и при следующих патологических изменениях:

1. Гипертрофия желудочков – увеличение толщины миокарда приводит к изменению формы органа и нарушению его функций. Гипертрофия является синдромом, который может наблюдаться при большом количестве заболеваний, в том числе ишемической патологии сердца (ИБС), клапанных пороках, хронических болезнях легких и т.д. Горизонтальное положение электрической оси на ЭКГ в данном случае может быть признаком патологии.
2. Выраженная гипертрофия предсердий – толщина миокарда желудочков в норме значительно больше передне-заднего размера стенки предсердий. Поэтому к отклонению ЭОС могут привести только выраженные изменения данных отделов сердца. К этому состоянию нередко приводят стенозы (сужение) атриовентрикулярных клапанов и легочные заболевания (чаще вызывает отклонение ЭОС вправо).
3. Дилатация отделов сердца – увеличение размеров полостей желудочков и предсердий также сопровождается изменением формы органа и его смещением. Дилатация может являться следствием длительного повышения артериального давления, миокардиты и панкардиты (воспаление всех сердечных оболочек), ИБС.
4. Аневризма сердца – это истончение и «растяжение» одного из участков сердечной стенки (нередко верхушки сердца). Наличие аневризмы приводит к увеличению вмещаемого объема крови в полости и нарушению нормального кровотока. Следует отметить, что возможным осложнением аневризмы является ее разрыв, который часто приводит к летальному исходу, поэтому данную патологию необходимо своевременно выявлять и проводить лечение.
5. Кардиомиопатии – группа врожденных патологий, сопровождающихся нарушением нормальной структуры сердечной стенки. Может проявляться в следующих вариантах: гипертрофия, дилатация камер или уменьшение размеров органа (рестриктивное нарушение).
6. Наличие дополнительных проводящих путей. Дополнительные нервные пучки, соединяющие генераторы импульса, могут становиться причиной нарушения нормального распространения импульса. Их наличие определяется с помощью стандартной методики электрокардиографии.
7. Блокады проводящих путей и синдром слабости синусового узла – нарушения генерации и проведения электрических импульсов могут нарушать положения ЭОС, за счет изменения направления вектора.

8. Декстрокардия – аномальное (правостороннее) положение сердца является одной из редких состояний, при которых электрическая ось сердца выражено отклонена вправо, при этом другие патологические симптомы у пациента отсутствуют.

Нормальное расположение ЭОС и причины ее смещения

Электрическая ось сердца — понятие, которое отображает электрические процессы в этом органе. Направление ЭОС показывает все биоэлектрические изменения в сумме, происходящие при работе сердечной мышцы.

Во время снятия электрокардиограммы каждый электрод фиксирует биоэлектрическую реакцию в строго отведенной части миокарда. Затем врачи для расчета положения и угла ЭОС представляют грудную клетку в виде системы координат, чтобы в дальнейшем спроецировать на нее показатели электродов.

Возможно горизонтальное положение ЭОС, вертикальное и ряд других вариантов.

Электрическая ось сердца — понятие, которое отображает электрические процессы в этом органе.

Важность проводящей системы сердца для ЭОС

Проводящая система сердечной мышцы — это атипичные мышечные волокна, которые соединяют различные части органа и помогают ему сокращаться синхронно.

Началом ее считается синусовый узел, располагающийся между устьями полых вен, поэтому у здоровых людей сердечный ритм синусовый. Когда в синусовом узле возникает импульс, миокард сокращается.

Если происходит сбой работы проводящей системы, электрическая ось меняет свое положение, так как именно там происходят все изменения перед сокращением сердечной мышцы.

Направления оси и ее смещение

Так как вес левого желудочка сердечной мышцы у полностью здоровых взрослых больше, чем правого, там все электрические процессы происходят сильнее. Поэтому ось сердца обращена на него.

1. Нормальное положение. Если спроецировать местонахождение сердца на предполагаемую систему координат, то нормальным будет считаться направление левого желудочка от +30 до +70 градусов. Но оно зависит от особенностей каждого человека, поэтому нормой этого показателя у разных людей считается диапазон от 0 до +90 градусов.
2. Горизонтальное положение (от 0 до +30 градусов). Отображается на кардиограмме у низкорослых людей с широкой грудиной.
3. Вертикальное положение. ЭОС находится в диапазоне от +70 до +90 градусов. Наблюдается у высокорослых людей с узкой грудной клеткой.

Варианты расположения ЭОС.

Существуют болезни, при которых происходит смещение оси:

1. Отклонение влево. Если ось отклоняется влево, это может свидетельствовать об увеличении (гипертрофии) левого желудочка, которое указывает на его перегрузку. Такое состояние часто вызывается артериальной гипертензией, протекающей длительное время, когда кровь с трудом проходит по сосудам. В итоге левый желудочек усиленно работает. Отклонение влево возникает при различных блокадах, поражениях клапанного аппарата. При прогрессирующей сердечной недостаточности, когда орган не может выполнять полностью свои функции, электрокардиограмма также фиксирует смещение оси влево. Все эти заболевания заставляют левый желудочек работать на износ, поэтому его стенки становятся толще, импульс по миокарду проходит намного хуже, ось отклоняется влево.
2. Смещение вправо. Отклонение электрической оси сердца вправо чаще всего происходит при увеличении правого желудочка, например, если у человека имеются сердечные заболевания. Это могут быть кардиомиопатия, ишемическая болезнь, аномалии строения сердечной мышцы. Правое отклонение вызывают и такие проблемы с дыхательной системой, как обструкция легких, бронхиальная астма.

Показатели нормы ЭОС

Итак, у здоровых людей направление оси сердца может быть нормальным, горизонтальным, вертикальным, сердечный ритм — синусовый регулярный.

Если ритм не синусовый, то это свидетельствует о каком-либо заболевании. Ритм синусовый нерегулярный — это показатель заболевания, если он сохраняется и во время задержки дыхания. Смещение сердечной оси влево или вправо может указывать на проблемы с сердцем, органами дыхания. Диагноз ни в коем случае не должен ставиться только на основании смещения ЭОС.

Определить заболевание и назначить лечение может врач-кардиолог после ряда дополнительных исследований.

Поиск ближайшей клиники Найдите ближайшую к дому клинику в Вашем городе

Как клинически проявляется синдром удлиненного QT?

Симптоматика врожденной формы синдрома начинает проявляться еще в детском возрасте. Если ребенок родился глухонемым, врач уже имеет право заподозрить синдром Джервелла-Ланге-Нильсена. Если же ребенок хорошо слышит и способен издавать звуки (гуление, речь), но у него наблюдаются эпизоды потери сознания, необходимо подумать о синдроме Романа-Уорда. Потеря сознания может наблюдаться во время крика, плача, стресса или при физической нагрузке. Обычно обморок сопровождается частым пульсом (более 150-200 в минуту) и ощущением учащенного сердцебиения – сердце трепещет в груди. Эпизоды обмороков могут возникать как редко, так и до нескольких раз в день.

По мере взросления подобные симптомы без лечения сохраняются, и могут привести к внезапной сердечной смерти.

Клинические проявления приобретенной формы также характеризуются обмороками с тахикардией, а в межприступный период отмечается головокружение, общая слабость и утомляемость, обусловленные синусовой брадикардией (пульс менее 50 в минуту).

Методы диагностики

При ГПЖ патологические изменения фиксируются не только в миокарде. Со временем для них характерно распространение на легочные артерии и сосуды, что вызывает развитие других недугов:

• склероз аорты;
• гипертензия малого круга кровообращения;
• синдром Эйзенменгера (превышение давления в легочной артерии над аортальным).

Своевременная диагностика ГПЖ позволяет не только предотвратить развитие этих патологий, но и значительно облегчить борьбу с синдромом в целом. Подтвердить или опровергнуть наличие правожелудочной гипертрофии можно только благодаря аппаратым кардиологическим исследованиям:

• электрокардиография;
• эхокардиография (ультразвуковое исследование структуры сердечной мышцы).

Электрокардиограмма как метод диагностики ГПЖ менее показателен. Гипертрофия правого желудочка на ЭКГ выражается только в изменени зубцов кардиограммы, что может свидетельствовать только о факте изменения размеров желудочка, степень выраженности патологии таким образом определить нельзя.

Синдром ГПЖ на электрокардиографии «засвечивается» только при средней и острой формах течения.

Гораздо большую диагностическую ценность имеет эхокардиограмма.

Данный метод исследования позволяет определить не только наличие увеличения правожелудочной области, но и ее точные размеры, а также диагностировать дефекты структуры тканей сердца.

Эхокардиографию как метод диагностики ГПЖ часто сочетают с допплерографией, что позволяет дополнительно исследовать направление и скорость кровяных потоков.

Такой способ исследования дает возможность определить правожелудочную гипертрофию даже в умеренной форме течения, благодаря чему можно предотвратить прогрессирование роста кардиомицитов в сердечной мышце.

Постановка диагноза

Смещение ЭОС не является самостоятельным заболеванием. Такое отклонение провоцируется иными патологическими процессами. По этой причине, если на электрокардиограмме удалось определить отклонение электрической оси, по одному только ЭКГ поставить точный диагноз не получится. Пациенту рекомендуют пройти дополнительное диагностическое обследование.

Современные клиники имеют в распоряжении соответствующий инструментарий, используя который удаётся конкретизировать точные причины, провоцирующие сдвиг ЭОС. В качестве инструментальной диагностики применяются:

• велоэргометрия (состояние сердечной мышцы оценивается после дополнительной нагрузки, в качестве которой пациентам предлагают беговую дорожку или велотренажёр);
• УЗИ сердца (визуализируется структура органа, оценивается степень нарушений);
• кардиограмма;
• рентген грудной клетки;
• ангиография (оценивается состояние артерий);
• эхокардиоскопия (оценивается состояние желудочков сердца).

УЗИ сердца ка метод диагностики

Определение смещения электрической оси сердца и точные причины такого смещения позволят врачу разработать план лечения.

Лечение

Отклонение электрической оси сердца влево от нормального положения само по себе не является заболеванием. Это признак, определяемый при помощи инструментального исследования, который позволяет выявить нарушения в работе сердечной мышцы.

Ишемия, сердечная недостаточность и некоторые кардиопатии лечатся при помощи лекарственных препаратов. Дополнительное соблюдение диеты и здорового образа жизни приводит к нормализации состояния пациента.

В тяжелых случаях требуется оперативное вмешательство, например, при врожденных или приобретенных пороках сердца. При тяжелом нарушении проводящей системы может понадобиться трансплантация кардиостимулятора, который будет подавать сигналы непосредственно на миокард и вызывать его сокращение.

Чаще всего отклонение не является угрожающим симптомом. Но если ось меняет свое положение резко, достигает значений более 90, то это может свидетельствовать о блокаде ножек пучка Гисса и грозит остановкой сердца. Такой пациент требует срочной госпитализации в отделение интенсивной терапии. Резкое и выраженное отклонение электрической оси сердца влево выглядит так:

Обнаружение смещения электрической оси сердца не повод для беспокойства. Но при выявлении этого признака следует немедленного обратиться к врачу для дальнейшего обследования и выявления причины такого состояния. Ежегодные плановые проведения электрокардиографии позволяют своевременно обнаружить нарушения в работе сердца и незамедлительно начать терапию.

ЭОС, это сокращение от термина «Электрическая ось сердца», который применяют в функциональной диагностике и кардиологии. Он отражает электрические процессы, происходящие в сердце.

Направлением электрической оси сердца называют сумму биоэлектрических изменений, которые возникают при каждом сокращении сердечной мышцы.

Сердце является трёхмерным органом, из расчета направления электрической оси сердца, грудная клетка должна быть представлена в виде системы координат.

На электроды в процессе снятия электрокардиограммы передается биоэлектрический сигнал, который инициируется в каждом участке миокарда. Спроецировав сигналы с электродов на условную систему координат, вычисляют и угол электрической оси, расположение определяется расположением и мощностью электрических сигналов.

Проводящая система миокарда состоит из хорошо иннервированных атипичных мышечных волокон, обеспечивающих синхронное сокращение сердца.

Когда в синусовом узле возникает электрический импульс, который передается через предсердно-желудочковый узел к пучку Гиса и начинается сокращение сердца.

Проводящая система сердца представляет собой сильный источник электрических импульсов, и в ней раньше всего начинаются электрические изменения, которые предшествуют сердечному сокращению. Если в этой системе имеются нарушения, электрическая ось сердца заметно меняет свое положение, что может быть зафиксировано.

Норма положения электрической оси сердца

Поскольку сердечная мышца левого желудочка значительно больше, чем правого, то и электрические процессы, имеющие место в левом желудочке, будут сильнее, и электрическая ось сердца будет направляться на него.

Спроецировав на системе координат положение сердца здорового человека, обнаружим, что левый желудочек будет находиться в области от +30 до + 70 градусов, что и считается нормальным положением оси. При этом следует учитывать, что направление оси весьма зависимо от индивидуальных особенностей, в том числе анатомических, каждого человека и у здоровых людей может колебаться от 0 до +90 градусов:

В частности, вертикальное положение ЭОС, это диапазон (+ 70)–(+90) градусов, характерно для астеников худых и высоких людей.

Для гиперстеников, невысоких, коренастых людей с широкой грудной клеткой характерно горизонтальное положение электрической оси сердца в диапазоне 0 –(+ 30) градусов.

Естественно, чаще встречаются люди с промежуточными типами телосложения, соответственно и ЭОС занимает промежуточное значение.

У здоровых людей могут встречаться, вертикальное и полу вертикальное, горизонтальное и полу горизонтальное, а также нормальное положение ЭОС.

У совершенно здорового человека в заключении после ЭКГ могут написать, например, что ритм синусовый, ЭОС вертикальная, ЧСС – 78, и это является вариантом нормы.

Смещение сердца вокруг продольной оси дает возможность найти положение органа в пространстве и, нередко, бывает дополнительным фактором при диагностике различных патологий.

Электрическая ось сердца (ЭОС)

Если нарисовать круг и через его центр провести линии, соответствующие направлениям трех стандартных и трех усиленных отведений от конечностей, то получим 6-осевую систему координат. При записи ЭКГ в этих 6 отведениях записывают 6 проекций суммарной ЭДС сердца, по которым можно оценить расположение патологического очага и электрическую ось сердца.

Формирование 6-осевой системы координат. Отсутствующие отведения заменяются продолжением уже имеющихся.

Электрическая ось сердца — это проекция суммарного электрического вектора ЭКГ-комплекса QRS (он отражает возбуждение желудочков сердца) на фронтальную плоскость. Количественно электрическая ось сердца выражается углом α между самой осью и положительной (правой) половиной оси I стандартного отведения, расположенной горизонтально.

Наглядно видно, что одна и та же ЭДС сердца в проекциях на разные отведения дает различные формы кривых.

Правила определения положения ЭОС во фронтальной плоскости такие: электрическая ось сердца совпадает с тем из 6 первых отведений, в котором регистрируются самые высокие положительные зубцы, и перпендикулярна тому отведению, в котором величина положительных зубцов равна величине отрицательных зубцов. Два примера определения электрической оси сердца приведены в конце статьи.

Варианты положения электрической оси сердца:

• нормальное: 30° > α α α α α

Полная блокада передней ветви левой ножки пучка Гиса. ЭОС резко отклонена влево (α ≅− 30°), т.к. самые высокие положительные зубцы видны в aVL, а равенство зубцов отмечается во II отведении, которое перпендикулярно aVL.

Полная блокада задней ветви левой ножки пучка Гиса. ЭОС резко отклонена вправо (α ≅ +120°), т.к. самые высокие положительные зубцы видны в III отведении, а равенство зубцов отмечается в отведении aVR, которое перпендикулярно III.

Электрокардиограмма отражает только электрические процессы в миокарде: деполяризацию (возбуждение) и реполяризацию (восстановление) клеток миокарда.

Соотношение интервалов ЭКГ с фазами сердечного цикла (систола и диастола желудочков).

В норме деполяризация приводит к сокращению мышечной клетки, а реполяризация — к расслаблению. Для упрощения дальше я буду вместо “деполяризации-реполяризации” иногда использовать “сокращение-расслабление”, хотя это не совсем точно: существует понятие “электромеханическая диссоциация“, при которой деполяризация и реполяризация миокарда не приводят к его видимому сокращению и расслаблению.

Элементы нормальной ЭКГ

Прежде, чем перейти к расшифровке ЭКГ, нужно разобраться, из каких элементов она состоит.

Зубцы и интервалы на ЭКГ. Любопытно, что за рубежом интервал P-Q обычно называют P-R.

Любая ЭКГ состоит из зубцов, сегментов и интервалов.

ЗУБЦЫ — это выпуклости и вогнутости на электрокардиограмме. На ЭКГ выделяют следующие зубцы:

• P (сокращение предсердий),
• Q, R, S (все 3 зубца характеризуют сокращение желудочков),
• T (расслабление желудочков),
• U (непостоянный зубец, регистрируется редко).

СЕГМЕНТЫ Сегментом на ЭКГ называют отрезок прямой линии (изолинии) между двумя соседними зубцами. Наибольшее значение имеют сегменты P-Q и S-T. Например, сегмент P-Q образуется по причине задержки проведения возбуждения в предсердно-желудочковом (AV-) узле.

ИНТЕРВАЛЫ Интервал состоит из зубца (комплекса зубцов) и сегмента. Таким образом, интервал = зубец + сегмент. Самыми важными являются интервалы P-Q и Q-T.

Зубцы, сегменты и интервалы на ЭКГ

Обратите внимание на большие и мелкие клеточки (о них ниже)

Дата добавления: 2015-10-12 ; просмотров: 13134 . Нарушение авторских прав

ПОРЯДОК ДЕЙСТВИЙ ПРИ ОПРЕДЕЛЕНИИ ЭЛЕКТРИЧЕСКОЙ ОСИ СЕРДЦА

1. Измеряем величину зубцов q (если есть) R и S в I отведении и проводим нехитрое вычисление: R — (q+S) = величина (длина) первого вектора (а)

2. Измеряем величину зубцов q (если есть) R и S в aVF отведении и проводим нехитрое вычисление: R — (q+S) = величина (длина) воторого вектора (b)

3. Находим на оси координат ось подписанную «I» и откладываем на ней величину первого вектора — a (красный цвет)

4. Находим на оси координат ось подписанную «aVF» и откладываем на ней величину второго вектора — b (синий цвет)

5. Опускаем перпендикуляры с осей, так чтобы получился прямоугольник (в данном случае) или параллелограмм.

6. Проводим результирующий вектор (зеленый цвет) от точки пересечения всех осей до пересечения перпендикуляров

7. Измеряем угол образованный между нулевой осью и результирующим (зеленым) вектором, это и будет угол альфа или электрическая ость сердца.

Если посмотреть на картинку то все становится понятным, гораздо сложнее все это описывать в тексте, но есть один момент которые важно соблюдать:

Если после вычисления длины вектора получилось отрицательное число, то откладывать вектор нужно соответственно на отрицательную часть оси (обозначена на оси координат пунктиром), то есть в другую сторону от места переселения всех осей!

Посмотрите на первый «круг», если при вычислении R(aVF)-S(aVF) вы получаете отрицательное число, к примеру (-6,5 мм), то откладывать это вектор нужно в другом направлении

Будьте также внимательны с осями aVL и aVR, обратите внимание где у них находится положительная и отрицательная часть

На втором «круге» представлен вариант когда вы хотите взять другие отведения для определения оси. Здесь после опущения перпендикуляров образуется параллелограмм, но суть от этого не меняется.

Теперь давайте разберемся какие варианты электрической оси бывают.

Ну что, теперь давайте рассмотрим 5 примеров ЭКГ с различными осями.

Нормальная электрическая ось сердца

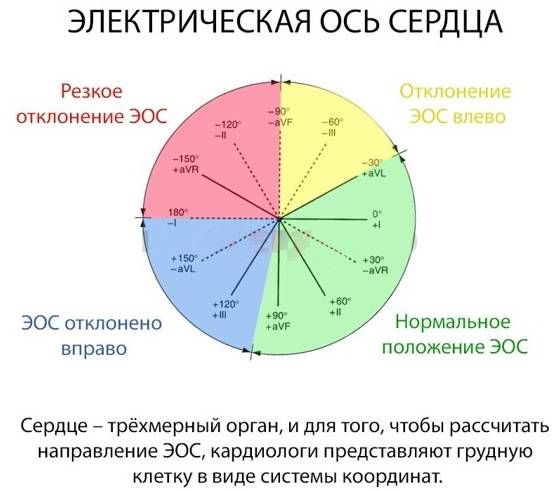

Направление оси сердца вычисляется в градусах. Для этого используют такое понятие, как угол альфа. Его образует горизонтальная линия, которую проводят через электрический центр сердца. Чтобы его определить, ось первого отведения ЭКГ смещается к центру Эйнтховена. Это треугольник, вершинами его служат кисти разведенных в сторону рук и левая стопа.

У здорового человека электрическая ось колеблется в пределах 30 — 70 градусов. Это обусловлено тем, что левый желудочек сильнее развит, чем правый, следовательно, импульсов от него исходит больше. Такое положение сердца бывает при нормостеническом телосложении, а ЭКГ называется нормограммой.

А здесь подробнее том, когда у людей сердце справа.

Патологические отклонения оси: о чем они говорят и каковы последствия?

Непосредственно ситуация не может служить основанием для постановки конкретного диагноза, только указывая на наличие электрических нарушений. Ни один кардиолог не станет убеждать вас в наличии патологии только по ЭОС. Чтобы установить факт заболевания, необходимо подкрепить заключение обследования правильным клиническим опросом и дополнительными диагностическими мерами.

На положение ЭОС влияет ряд факторов:

• врожденные сердечные пороки;
• вторичные изменения в анатомических соотношениях между правыми и левыми отделами сердца;
• аномальное расположение органов в грудной полости (декстрокардия, викарная эмфизема после лобэктомии);
• деформация грудной клетки (кифоз, сколиоз, килевидное или воронкообразное искривление);
• сбои в проводящей системе органа (особенно в пучках Гисса), которые вызывают нарушения сердцебиения;
• кардиомиопатии различного генеза;
• длительный анамнез гипертонической и ишемической болезни сердца (ИБС);
• хроническая сердечная недостаточность;
• болезни органов дыхания с обструктивным компонентом (ХОБЛ, бронхиальная астма, эмфизема);
• декомпенсированная печеночная недостаточность (асцит, метеоризм).

При каких заболеваниях наблюдаются нарушения?

Отклонение электрической оси сердца влево (левограмма) (угол α от 0 до -30 0 ) имеет несколько причин:

1. Гипертрофия левой половины сердца. Угол α прямо пропорционален степени роста массы ЛЖ. Патология развивается при идиопатической кардиомиопатии, артериальной гипертензии, чрезмерных нагрузках («спортивное сердце»), ИБС, кардиосклерозе.
2. Инфаркт миокарда (с некрозом по задней стенке).
3. Патология внутрисердечной проводимости. Чаще всего это блокада левой ножки или передне-верхней ветви пучка Гисса.
4. Желудочковая тахикардия.
5. Клапанные пороки сердца.
6. Миокардит.

Выделяют также резкое отклонение ЭОС влево, когда угол α >-30 0 .

Отклонение электрической оси сердца вправо (правограмма) (угол α > +90 0 ) наблюдается при:

1. Сбоях в проведении нервного импульса по волокнам пучка Гисса.
2. Стенозе легочного ствола (когда повышается давление в правом желудочке).
3. ИБС.
4. Инфаркте миокарда правых отделов.
5. Кардиореспираторных заболеваниях, сформировавших «легочное сердце» (при этом ЛЖ неполноценно функционирует и возникает перегрузка правого желудочка).
6. Тромбоэмболии ветвей легочной артерии (из-за закупорки нарушается газообмен в легких, сужаются сосуды малого круга кровообращения и возникает перегрузка ПЖ).
7. Стенозе митрального клапана (после ревматической лихорадки). Срастание между собой створок препятствует полноценному изгнанию крови с левого предсердия, что вызывает легочную гипертензию и перегружает ПЖ.

Резкое отклонение ЭОС вправо наблюдается при значении угла α = +120 0 .

Стоит помнить, что ни одно с вышеперечисленных заболеваний не может быть диагностировано на основании исключительно положения ЭОС. Этот параметр – только вспомогательный критерий при выявлении любого патологического процесса.

Отклонение оси зачастую – не признак острого состояния. Но если зарегистрировано резкое нарушение ЭОС с достижением значения более +90 0 , то это может свидетельствовать о внезапном расстройстве проводимости в миокарде и угрожать остановкой сердца. Такие пациенты требуют немедленной специализированной медицинской помощи с целью поиска причины столь резкого изменения направления тока.

Экг эос — когда проводиться процедура, расшифровка результатов

Мысленно поместим результирующий вектор возбуждения желудочков внутрь треугольника Эйнтховена. Угол, образованный направлением результирующего вектора иосью I стандартного отведения, и есть искомый угол альфа.

Угол альфа

Величину угла альфа находят по специальным таблицам или схемам, предварительно определив на электрокардиограмме алгебраическую сумму зубцов желудочкового комплекса (Q R S) в I и III стандартных отведениях.

Найти алгебраическую сумму зубцов желудочкового комплекса достаточно просто: измеряют в миллиметрах величину каждого зубца одного желудочкового комплекса QRS, учитывая при этом, что зубцы Q и S имеют знак минус (—), поскольку находятся ниже изоэлектрической линии, а зубец R — знак плюс ( ).

Алгебраическая сумма зубцов отведений I и III

Далее, сопоставляя найденную алгебраическую сумму зубцов для I и III стандартных отведений, по таблице определяют значение угла альфа. В нашем случае он равен ми-нус 70°.

Визуальное определение угла альфа

Есть еще один самый простой и любимый студентами метод определения положения ЭОС с помощью карандаша. Он бывает действенным не во всех случаях, но иногда упрощает определение сердечной оси, позволяет определить нормальная она или есть смещение.

Противоположную заостренную часть карандаша направляем на зубец R в то отведение, где он максимальный. Если не пишущая часть карандаша находится в правом верхнем углу, а заострённый кончик пишущей части в левом нижнем, то такое положение говорит о нормальном положении оси сердца.

Если карандаш располагается практически горизонтально, можно предположить смещение оси влево или её горизонтальное положение, а если карандаш принимает положение ближе к вертикальному, то ЭОС отклонена вправо.

Найти алгебраическую сумму зубцов желудочкового комплекса достаточно просто: измеряют в миллиметрах величину каждого зубца одного желудочкового комплекса QRS, учитывая при этом, что зубцы Q и S имеют знак минус (—), поскольку находятся ниже изоэлектрической линии, а зубец R — знак плюс ( ).

Предсердные экстрасистолы

1)зубец P расположен перед комплексом QRS;

2)форма зубца Р в пределах одного отведения отличается от синусового, (изменяется форма, амплитуда и полярность);

3)интервал PQ предсердной экстрасистолы в пределах нормы, или укорочен;

4)комплекс QRS не изменѐн;

5)компенсаторная пауза, как правило, неполная.

1)наличие перед каждым тахикардитическим комплексом QRS зубца P измененной формы или полярности (например, отрицательный P в отведениях II, III, aVF);

2)желудочковые комплексы QRS не изменены;

3)возможно удлинение интервала PQ более 0,20 сек.

Частота предсердной тахикардии относительно небольшая и редко превышает 130 в мин. Если зубцы P во время пароксизма последовательно меняют форму или даже полярность, можно думать о многофокусной

(политопной) предсердной тахикардии.

Таблица определения положения электрической оси сердца (по Дьеду)

Таблица определения угла альфа

Если угол альфа находится в пределах 50—70°, говорят о нормальном положении электрической оси сердца (электрическая ось сердца не отклонена), или нормограмме.

При отклонении электрической ось сердца вправо угол альфа будет определяться в пределах 70—90°. В обиходе такое положение электрической оси сердца называют правограммой.

Если угол альфа будет больше 90° (например, 97°), считают, что на данной ЭКГ имеет место блокада задней ветви левой ножки пучка Гиса.

Определяя угол альфа в пределах 50—0° говорят об отклонении электрической оси сердца влево, или о левограмме.

И наконец, если значение угла альфа будет меньше минус 30° (например, минус 45°) — говорят о блокаде передней ветви левой ножки пучка Гиса.

Пределы отклонения электрической оси сердца

Определение отклонения электрической оси сердца по углу альфа с использованием таблиц и схем производят в основном врачи кабинетов функциональной диагностики, где соответствующие таблицы и схемы всегда под рукой.

Однако определить отклонение электрической оси сердца можно и без необходимых таблиц.

В этом случае отклонение электрической оси находят по анализу зубцов R и S в I и III стандартных отведениях. При этом понятие алгебраической суммы зубцов желудочкового комплекса заменяют понятием «определяющий зубец» комплекса QRS, визуально сопоставляя по абсолютной величине зубцы R и S .

Говорят о «желудочковом комплексе R-типа», подразумевая, что в данном желудочковом комплексе более высоким является зубец R. Напротив, в «желудочковом комплексе S-типа» определяющим зубцом комплекса QRS является зубец S.Сопоставление зубцов R и S комплекса QRS
